Normované díly jsou nepostradatelnou součástí strojních konstrukcí. Přestože se často jedná o drobné komponenty, výrazně ovlivňují funkčnost, bezpečnost a komfort obsluhy a tím posouvají průmyslovou výrobu vpřed. Podívejme se proto na ty z nich, které byly v uplynulém roce nejžádanější v sortimentu společnosti Elesa+Ganter CZ, jednoho z jejich předních světových výrobců.
Konkrétní volba normovaných dílů často poukazuje na to, s jakými problémy a výzvami se konstruktéři v praxi potýkají a jaká řešení se jim dlouhodobě osvědčují napříč obory. Do popředí vystupují běžné úkony, jako je ovládání dveří a krytů, přenášení břemen, utahování a polohování prvků nebo zajištění stability zařízení. Není proto překvapením, že mezi nejprodávanějšími komponenty najdeme zejména madla, upínací páky, silentbloky, stavěcí nohy a zajišťovací prvky.
Univerzální madla s příjemným úchopem pro širokou škálu aplikací
Průmyslová madla slouží k bezpečnému a pohodlnému uchopení dveří, krytů nebo panelů strojů a zařízení, ať už při jejich otevírání, zavírání, nebo při přenášení předmětů. Konstruktéři v takových případech nejčastěji sahají po univerzálních plastových madlech M.443 nebo kovových GN 565 .
Tradiční U-madlo M.443 je vyrobené z technopolymeru, díky čemuž je lehké a zároveň mechanicky odolné. Bez problémů odolává vlhkosti, nečistotám i běžnému průmyslovému namáhání, a hodí se tak nejen do standardní výroby, ale i pro venkovní nebo méně chráněné aplikace. „Nabízíme ho také ve verzi z vodivého technopolymeru (M.443 ESD) pro pracoviště citlivá na elektrostatické výboje, nebo ze samozhášivého technopolymeru (M.443 AE-V0) pro aplikace se zvýšenými požadavky na požární bezpečnost,“ uvádí Ondřej Radosta, jednatel společnosti Elesa+Ganter CZ.
Robustní kovové U-madlo GN 565 je vyrobeno z hliníku a dostupné v několika barevných i povrchových úpravách. Díky nízké hmotnosti, dobré mechanické odolnosti a ergonomickému tvaru se hodí do průmyslových aplikací s častou manipulací a dlouhodobým provozem.
Kromě základního provedení je k dispozici dalších šest variant, které se liší použitým materiálem způsobem montáže i tvarem. Vedle hliníku se na jejich výrobu používá i nerezová ocel, která rozšiřuje možnosti jeho využití i do náročných průmyslových aplikací. Vedle klasického U-tvaru můžete volit také madla oblouková, zkosená oblouková nebo šikmá U-madla a snadno je tak přizpůsobit konkrétním požadavkům aplikace i ovládání.
Regulovatelné páky pro rychlé, přesné a opakovatelné nastavení

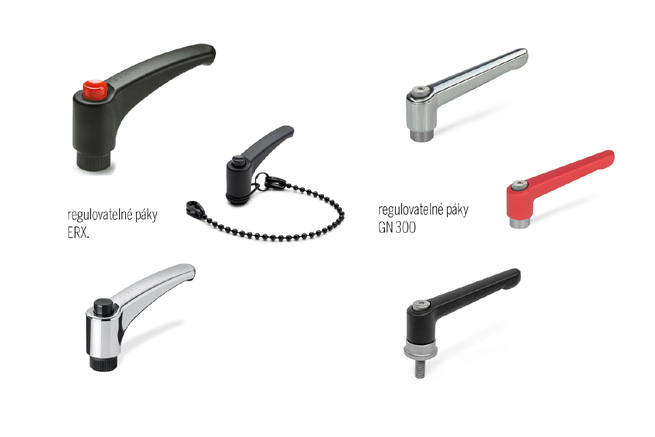

Upínací páky se používají k opakovanému upínání a uvolňování dílů všude tam, kde je potřeba přesné nastavení polohy a zároveň rychlá manipulace. Nejčastěji používané jsou tzv. regulovatelné páky, které lze po utažení nadzvednout, přestavit do vhodné polohy a znovu dotáhnout, aniž by se změnila samotná upínací poloha. Hodí se tak i do míst s omezeným prostorem. Nejvíce na odbyt jdou páky ERX. vyráběné z technopolymeru a kovové páky GN 300.
Pro upínací prvky ERX. je charakteristický jejich ergonomický tvar. Jsou dostupné v různém barevném provedení a k dispozici ve více variantách pro snazší přizpůsobení konkrétním požadavkům dané aplikace. „Pro prostředí s důrazem na čistý design a snadnou údržbu se vám bude hodit verze s chromovaným povrchem ERX-CR. Při sériové výrobě oceníte provedení ERX-AV, které umožňuje rychlou montáž pomocí šroubováku. Pokud je vaším cílem zabránit ztrátě páky, nabízí se varianta ERX-SST-LP s pojistným řetízkem nebo verze ERX-SST-RC s elastickou vidlicí,“ přibližuje Ondřej Radosta.
Pro aplikace s vyšším mechanickým namáháním a požadavkem na větší upínací sílu jsou určeny kovové regulovatelné páky GN 300. V nabídce je sedm variant, které se od sebe liší materiálem, povrchovou úpravou, způsobem montáže i dosažitelnou upínací silou. K dispozici jsou provedení ze zinkového tlakového odlitku s ocelovou vložkou i celonerezové varianty pro náročnější provozní podmínky. Podle aplikace lze volit vnitřní nebo vnější závit, případně kombinaci s osazeným čepem. Některé typy jsou dostupné i v různých barevných provedeních.
Stabilita a zajištění polohy jako základ bezpečného provozu
Spolehlivý provoz strojů a zařízení nestojí jen na přesném usazení, ale také na jistotě, že nastavená poloha zůstane zachována i při vibracích nebo opakovaném seřizování. V praxi se proto řeší jak tlumení nárazů a otřesů, stabilní usazení zařízení, tak i jednoduché a spolehlivé zajištění polohy pohyblivých částí. K tomuto účelu slouží silentbloky, stavěcí nohy a zajišťovací prvky.

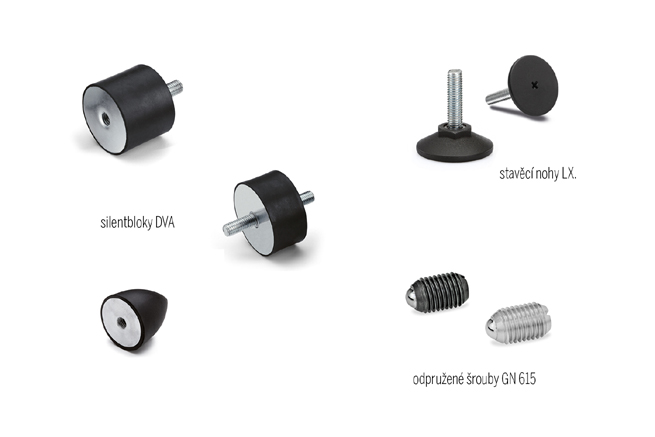

Ze silentbloků se nejčastěji používají ty s označením DVA. Kombinují pryžové tělo se základovou deskou z oceli nebo nerezové oceli a spolehlivě pohlcují nárazy, vibrace i hluk. K dispozici je několik provedení, která se liší tvarem a způsobem upevnění. Dlouhodobě nejžádanější variantou je DVA.2 s plochými dosedacími plochami a závitovým čepem, vhodnou pro stabilní uchycení strojů k rámu nebo základně a účinné tlumení vibrací i při svislém zatížení.
V rámci sortimentu stavěcích nohou konstruktéři nejčastěji sahají po verzi LX. Tento typ je vybaven pevným šroubem pro bezpečné uchycení a díky kombinaci základny z technopolymeru a ocelového šroubu dosahují vysoké nosnosti i dlouhé životnosti. Pro zvýšení stability na hladkých površích jsou k dispozici také varianty s protiskluzovou podložkou. V nabídce nechybí ani provedení SST se šroubem z nerezové oceli pro vlhké prostředí nebo varianta HS, která umožňuje pohodlné seřízení shora pomocí vnitřního šestihranu i po instalaci zařízení.
Ze zajišťovacích prvků se nejčastěji používají odpružené šrouby GN 615, které umožňují rychlé a opakovatelné zajištění bez nutnosti dalších zajišťovacích prvků. Díky integrované pružině se zasunují do předem připravených otvorů nebo drážek ve strojní konstrukci a uplatňují se jak pro aretaci polohy, tak jako tlačné nebo uvolňovací prvky. „Tyto odpružené šrouby vyrábíme z oceli nebo nerezové oceli, jsou dostupné se standardní nebo zesílenou pružinou a zároveň vybaveny kuličkou, která zajišťuje plynulé dosednutí a šetrný kontakt s protikusem,“ říká jednatel společnosti Elesa+Ganter CZ. Hodí se tak pro fixaci polohy v otočných nebo posuvných mechanismech nebo v aplikacích s častým přestavováním a tam, kde je potřeba minimalizovat opotřebení dosedacích ploch.
